Звуковая карта E-MU 0404 USB

18.05.2011

Интерфейс E-MU 0404 USB был впервые показан на Musikmesse 2006 и с момента своего анонса стал едва ли не самым ожидаемым продуктом этого года. Ещё бы - заявлены рекордные для внешнего интерфейса характеристики, топовые преобразователи, хорошая оснащенность, и все это при весьма демократичной розничной цене в $199. Осенью новинка появилась в продаже в Москве. И даже, несмотря на завышенные цены, первая партия, по словам продавцов, разошлась в течение суток.

Название 0404 USB содержит количество моноканалов и отражает USB шину интерфейса. На борту устройства два микрофонных/гитарных/линейных преампа, работающих в классе A, предусилитель для наушников, коаксиальный/оптический SPDIF, переключаемый в AES/EBU, MIDI вход-выход, и конечно, 2x2 аналоговый интерфейс на старших моделях ЦАП/АЦП от AKM.

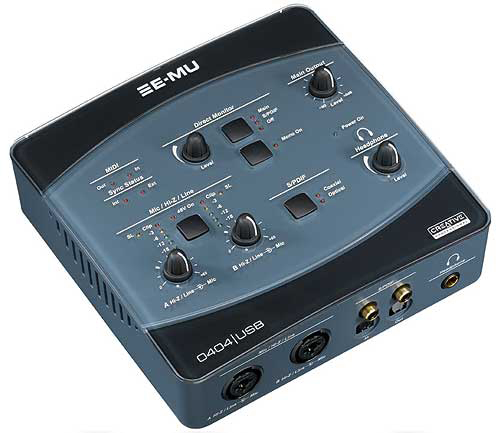

Большинство органов управления вынесено на саму железку - аппаратные регуляторы намного удобнее, чем >программные ползунки в контрольной панели карты. Стоит отметить аналоговый регулятор уровня выходного сигнала. Это позволяет подключать устройство напрямую к активной акустике и не бояться потери динамического диапазона от цифрового понижения уровня.

Технические характеристики

0404 USB - один из первых продуктов, где применён новейший ЦАП AKM AK4396 - двухканальный 24 бит 192 кГц конвертер, созданный для рынка Hi-End и профессиональной аппаратуры. ЦАП входит в линейку топовых конверторов AKM 439X и является дальнейшим улучшением архитектуры AKM advanced multi-bit. Паспортный сигнал/шум в полосе частот 20 кГц составляет 114-120 дБА. Спектр шума не имеет подъема вплоть до 80 кГц, что позволяет избежать проблем с интермодуляцией полезного сигнала и шума нойзшейпинга модуляторов. КГИ+шум заявлен в диапазоне -90..100 дБ.

• 24 бит 192 кГц АЦП AKM AK5385A и ЦАП AK4396 (измеренный производителем сигнал/шум конечного продукта: вход 112 дБА, выход 117 дБА)
• E-MU XTC Class-A сверхмалошумящие микрофонные/линейные/гитарные предусилители (-127дБ EIN), доп. усиление 65дБ (заявлено 60), отключаемые фантомное питание +48В и софт-лимитер
• гальваническая развязка земли для качества/гибкости в коммутации
• аппаратный zero-latency direct monitoring (моно или стерео, работает только на частотах до 96 кГц включительно)
• питание от внешнего универсального блока питания (в комплекте)
• совместимость с большинством популярных редакторов/секвенсоров (ASIO2, WDM, MME, Apple Core Audio и Core MIDI, AC3 и DTS Passthru)

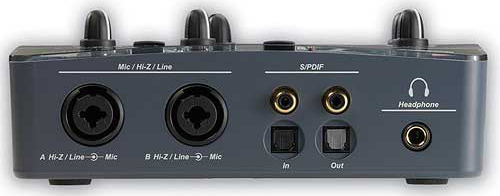

Спереди расположены (слева направо): два комбинированных XLR-TRS разъема Neutrik – микрофонный/линейный/гитарный вход (1.5 кОм микрофонный и 1 МОм Hi-Z), SPDIF/AES коаксиальный вход и выход, под ними – оптический TOSLINK, справа крайний - ¼” TRS выход на наушники.

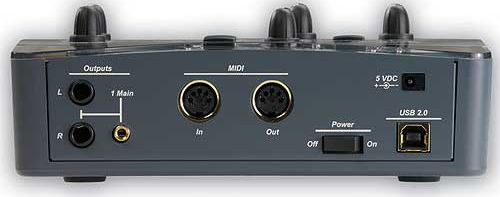

Сзади: ¼” TRS-балансный выход, продублированный для удобства коммутации с бытовыми устройствами небалансным мини-джеком (1/8” TRS, стандарт для подключения активной компьютерной акустики), MIDI вход/выход, выключатель питания, USB2.0 B-разъем, гнездо питания.

Удивительным, на первый взгляд, кажется питание не от шины USB. Однако все становится понятно, если учесть, что карта потребляет ток до 1 ампера, в то время как от одного порта USB по стандарту можно брать не более 500 мА, а в реальных устройствах - и того меньше. Серо-белый дымок с характерным запахом никому не нравится, так что производитель решил перестраховаться и реализовать питание от сети. (Смельчаки могут попробовать под свою ответственность запитать карту от двух-трех портов USB, так как напряжение питания оставлено 5В и, возможно, первые инженерные семплы имели питание от шины.)

За это мы получаем бонус: интерфейс может работать без компьютера, в качестве внешнего предусилителя (хотя, для полного счастья, могли бы сделать и режим конвертера с тактованием от внешнего источника).

Единственное замечание к реализации и компоновке – фантомное питание включается одновременно на обоих XLR входах. При использовании динамического микрофона необходимо убедиться, что он имеет балансный интерфейс и правильно распаянный XLR-XLR кабель. В этом случае фантомное питание, в случае его включения, не вызовет проблем.

Снизу обнаруживаем два миниатюрных переключателя ground-lift (отрыв земляного контакта), весьма полезных для борьбы с паразитными земляными контурами при коммутации большого количества оборудования (обычно проявляется в виде 50 Гц наводки с кратными гармониками, иногда в виде треска и т.п.).

Комплектация

• Интерфейс 0404 USB
• Полутораметровый USB A-B кабель
• Универсальный блок питания и альтернативная вилка английского типа
• CD c драйверами под Windows XP и XP64 (поддержка Mac OS X обещана к концу года), CD c Steinberg Cubase LE, Wavelab LE, Cakewalk Sonar LE, Ableton Live Lite 4 for E-MU, IK Multimedia Amplitube LE и пр., CD c E-MU Proteus VX
• Бумажная документация: инструкция по установке и инструкция пользователя (русского языка нет), брошюрка Proteus VX, карточка с серийниками к предыдущему пункту
