Компьютерная рабочая станция записи/обработки/сведения E-MU Paris Pro
16.05.2011
Цифровая звуковая компьютерная 24-битная рабочая станция Paris Pro представляет собой полностью законченную аудиосистему, работающую на платформах Windows и Macintosh. Система предоставляет поразительную гибкость комплектации студийного звукового тракта: пользователь может выбирать конфигурацию в точном соответствии с решаемыми задачами и бюджетом, причем в дальнейшем доступно опциональное расширение и дополнение закупленного оборудования.
Основой Paris Pro является PCI-плата EDS-1000X, функционирующая по протоколу PCI Bus Master и представляющая собой DSP на базе шести чипов ESP-2. Каждый чип поддерживает 24-битное внутреннее разрешение с 52-битными аккумуляторами, что полностью исключает перегрузку сигнала. Благодаря такой архитектуре, практически вся мощность центрального процессора освобождается для обработки аудиоматериала подпрограммами plug-in или решения других задач. Поэтому Paris Pro — это существенно более высокий, профессиональный уровень звуковой обработки в сравнении с чисто "программными" средствами, ориентирующимися только на центральный процессор. Плата EDS-1000X обеспечивает поддержку одновременных записи-воспроизведения 16 дорожек с 24-битным разрешением при использовании до 24 каналов ввода/вывода, 64 секций многорежимных параметрических эквалайзеров, 16-канального цифрового микшера с возможностью подключения 16 параллельных динамических эффектов при сведении до 256 независимых аудиотреков, а также внешнюю и внутреннюю аудиосинхронизацию с частотами 44.1 и 48 кГц. В целях расширения возможностей системы PARIS Pro в одном компьютере возможна установка до 8 плат EDS-1000X. Ресурсы платы EDS-1000X поддерживают 180-позиционный цифровой программируемый коммутатор, организующий внутреннюю маршрутизацию сигналов микшера и эффект-процессоров, а также назначение физических входов/выходов внешних интерфейсов. Для управления коммутатором предусмотрено специальное программное окно с возможностью сохранения и загрузки пользовательских конфигураций.
16 монофонических или 8 стереофонических посылов (до или после фейдера), 8 стереовозвратов, 4 подгруппы, мастер-шина, возможность одновременного воспроизведения стереосэмплов с разной частотой дискретизации, великолепная индикация, совместимость с форматами Digidesign Sound Designer, Digidesign Pro Tools, OMF, VST, DirectX, WAV и AIFF — даже этот весьма неполный перечень возможностей Paris Pro заслуживает внимания! А ведь эта цифровая станция аккумулирует в себе не только аудио-, но и мощные MIDI-возможности.

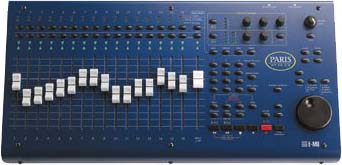

В каждый конкретный момент времени большинство операций может производиться с удобного аппаратного пульта C-16 Pro, полностью эмулирующего возможности аналоговой микшерной консоли с автоматизацией.
На этот пульт вынесено управление "лентопротяжным механизмом", локаторами, эквалайзерами, посылами, мьютами, переключением экранов и ряд других полезных функций. Для облегчения установки параметров системы C-16 Pro оборудованы шестнадцатью 100-мм фейдерами, мастер-фейдером, 5 цифровыми вращающимися регуляторами, большим колесом-шаттлом для ввода значений и редакции, 82 кнопками-селекторами, многофункциональной цифровой клавиатурой и 127 светодиодными индикаторами.
Коммутация C-16 Pro с платой EDS-1000X осуществляется через 8-контактный разъем RJ-45 с помощью прилагаемого кабеля EDS-CS10, имеющего стандартный сетевой формат 10BaseT. Также предусмотрен 1/4" джек для подключения двойного ножного переключателя, управляющего транспортными функциями, врезкой при записи и т.д.
Модульность конструкции системы PARIS Pro позволяет в любой момент расширить ее возможности за счет приобретения дополнительных интерфейсов. Несущей конструкцией для их установки является блок MEC Pro (Modular Expansion Chassis), имеющий 9 свободных слотов расширения и изначально содержащий встроенный мастер-модуль с 4 каналами аналоговых линейных входов/выходов (-10 dBV/+4 dBu), 24-битным входом/выходом S/PDIF, стереофоническим усилителем для наушников, BNC-разъемами аудиосинхронизации, а также разъемами связи с компьютером. Индикаторы лицевой панели отображают входные уровни сигналов, значение частоты дискретизации и источник аудиосинхронизации.
Дизайн дополнительных интерфейсов предусматривает расположение всех разъемов на тыльной, а индикации и, при необходимости, переключателей — на лицевой панелях. Пользователям предлагаются следующие типы модулей расширения:
A8I Pro — 8-канальный модуль аналоговых входов с 24-битными АЦП, 128-кратной предискретизацией и фильтрами помех, восемью 1/4" линейными симметричными входами (имеющими триммерную подстройку чувствительности), индикацией наличия входного сигнала, а также тумблерами контакта с "массой" корпуса. Чувствительность каждого входа независимо переключается между значениями -10 dBV и +4 dBu в коммутационном окне программного обеспечения PARIS Pro.
A8O Pro — 8-канальный модуль аналоговых выходов, имеющий идентичные модулю A8I Pro параметры и возможности.
ADI Pro — модуль ADAT-интерфейса, включающий в себя 8 оптических каналов ввода-вывода, 9-контактный синхронизационный разъем D-типа и три статусных индикатора (Awake, Sync и Optical Lock) на лицевой панели. Модуль позволяет синхронно управлять "связкой" из 16 ADAT-магнитофонов.
STC Pro — синхронизатор тайм-кода SMPTE с возможностью распознавания, генерации, регенерации и переконвертации в данные аудиосинхронизации/MTC практически любых форматов: LTC, VITC, Black Burst, NTSC, PAL с частотами кадров 30, 29.97, 29.97 с выпадением, 25 и 24. Автоматическое определение частоты кадров входного сигнала и его захват занимает не более 2 секунд. На тыльной панели модуля расположены вход/выход аналогового тайм-кода SMPTE (LTC) на 1/4" TRS джеках и три BNC-разъема для House Sync, Video-входа и Video-выхода. Лицевая панель содержит 11 индикаторов статуса синхронизации. Наличие модуля обуславливает появление на экране компьютера дополнительного окна тайм-кода.
В базовую комплектацию системы, называющуюся Paris Pro Bundle, входят: одна плата EDS-1000X, пульт Control 16 Pro, блок расширения MEC и программное обеспечение.
