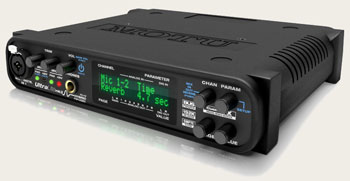

"Hybrid" аудиоинтерфейс MOTU Ultralite MKIII HYBRID

09.03.2011

Описание

UltraLite-mk3 Hybrid – это самый компактный аудиоинтерфейс MOTU, объединивший в себе FireWire и USB2 для Mac и Windows, а также обладающий встроенными эффектами, превосходным качеством звука и надежностью.

UltraLite-mk3 Hybrid обеспечивает профессиональное качество аудио до 192 kHz а так же множество входов/выходов, включая два микрофонных/инструментальных входа, 6 линейных аналоговых входов, 10 каналов аналоговых выходов, стерео S/PDIF и отдельный выход на наушники.

Устройство заключено в прочный компактный корпус, что позволяет брать его с собой куда угодно. UltraLite-mk3 Hybrid одинаково хорошо подходит как для студии, так и для сцены, с компьютером или без него. Устройство может работать и как интерфейс и как stand-alone микшер, обеспечивая 10 отдельных входов и 14 отдельных выходов.

Подсоединяйте все ваши студийные компоненты, включая микрофоны, гитары, синтезаторы, клавиатуры, ударные установки, эффект-процессоры и даже MIDI устройства. Записывайте, отслеживайте и обрабатывайте вводимые данные, используя встроенный профессиональный цифровой микшер CueMix FX – без каких-либо задержек, и загрузки процессора. Применяйте аппаратные DSP эффекты к входам, выходам и шинам независимо от компьютера. Добавьте Classic Reverb™ с длиной до 60 секунд. Далее обработайте ваш звук с помощью 7-полосного параметрического эквалайзера, типы фильтров которого тщательно смоделированы по примеру британских консольных эквалайзеров. Выберите одну из двух форм компрессии: традиционный компрессор или Leveler™, точная модель легендарного оптического компрессора LA-2A™, обеспечивающего винтажное звучание и автоматический контроль усиления.

CueMix FX это совершенно новое программное обеспечение с внешним интерфейсом, заключающим в себе функции графического микширования, графического редактирования параметрического эквалайзера и удобный интерфейс с вкладками для быстрого доступа ко всем функциям для микширования, цифрового управления ручками и других установок вашего MOTU FireWire аудиоинтерфейса.

Задайте необходимые вам параметры аппаратного микшера, отключите UltraLite-mk3 Hybrid от вашего компьютера и используйте его как stand-alone микшер с эффектами. Все параметры для микширования и эффектов могут быть настроены на передней жидкокристаллической панели с подсветкой.

UltraLite-mk3 Hybrid обеспечивает совместимость с Mac и Windows и совместим с любым аудио программным обеспечением и хост приложениями на драйверах WDM/ASIO/Core Audio. Также вы можете использовать приложенное программное обеспечение AudioDesk для Mac, с возможностями для 24-bit записи, монтажа и 32-bit микширования, процессинга и мастеринга.

Hybrid FireWire/USB2

The UltraLite-mk3 – это первый "hybrid" аудио интерфейс, который обеспечивает гибкость и мобильность работы, благодаря соединению с компьютером через интерфейсы FireWire (400 Мб/с) или высокоскоростной USB2 (480 Мб/с).

В случае работы через FireWire для питания устройства (включая фантомное питание 48 В для двух микрофонных входов) достаточно подключения к компьютеру. В случае работы через интерфейс USB2 или автономной работы понадобится адаптер электропитания.

Микрофонные/инструментальные входы

Два входа для микрофона/гитары оснащены высококачественными предусилителями, защитой от перегрузки и всем необходимым для записи микрофона или гитары с великолепным качеством звука. Каждый вход оснащен собственным 48V переключателем фантомного питания и 20dB переключателем.



Цифровая точность, аналоговое удобство

Предусилители дают усиление в 60 dB, которое может быть настроено с точностью до 1 dB при помощи фиксируемого цифрового енкодера. Поворачивая енкодер, вы увидите обратную связь, отображаемую в графическом и цифровом формате на передней LCD панели. Так что вы будете точно знать величину настраиваемого усиления. Аналоговая настройка усиления достаточно проста, в то время как цифровое управление обеспечивает точность настройки, и предоставляет возможность сохранять и повторно вызывать настройки панели.

Цифровая точность и аналоговое управление доступны на всех балансных, четвертьдюймовых (TRS) аналоговых входах на задней панели. Настройка уровня на аналоговых входах еще никогда не была такой удобной. Вы сможете точно настроить баланс между вашими аналоговыми входами при помощи программного обеспечения CueMix FX, и сохранить конфигурацию на диске для мгновенного вызова настроек. Вы можете создавать и сохранять столько конфигураций, сколько вам нужно.

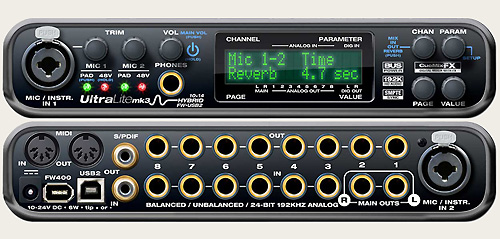

Комплексные входы/выходы UltraLite-mk3

Ultralite-mk3 Hybrid имеет возможности соединения с широким спектром студийного оборудования, которое включает в себя: микрофоны, гитары, синтезаторы, клавиатуры, ударные установки, эффект-процессоры и многое другое.

Входы/Выходы на передней панели

Регулятор громкости на передней панели Ultralite-mk3 Hybrid управляет главными выходами или выходами на наушники нажатием кнопки. Кроме того, регулятор громкости может быть сконфигурирован для управления любой комбинацией выходов (аналоговых и/или цифровых). Например, вы сможете управлять мониторным выходом surround микс 5.1 или 7.1.

Цифровая точность регулировки и аналоговое качество входов

Все аналоговые входы Ultralite-mk3 снабжены аналоговыми усилителями, с цифровым управлением, с помощью которых вы сможете производить настройки с точностью до 1 ДБ. Входы для микрофона/гитары могут регулироваться при помощи фиксируемых цифровых енкодеров, обеспечивающего обратную связь, отображаемую на передней LCD панели. Все аналоговые выходы, включая восемь аналоговых TRS входов, могут регулироваться при помощи программного обеспечения CueMix FX для пользователей ОС Mac и Windows.

Это позволит вам точно установить ваши настройки для синтезаторов, модулей эффектов, и широкого спектра аналоговых входов до оптимального уровня. Различные конфигурации настроек регулировки могут быть сохранены на диске для мгновенного вызова.

Входы/Выходы на задней панели

Шесть балансных (TRS) 24-bit аналоговых входов и десять выходов функционируют с частотой дискретизации до 192 kHz (всего восемь аналоговых входов и десять аналоговых выходов). RCA S/PDIF коннекторы обеспечивают другие независимые цифровые стерео входы/выходы.

	Вход	Выход
Аналоговые 24-bit 192-kHz на +4/-10 балансных/небалансных TRS	6	8
Предусилители микрофона 24-bit 192-kHz на XLR/TRS combo	2	-
Главные выходы 24-bit 192kHz на балансном TRS	-	stereo
Выход на наушники	-	stereo
S/PDIF 24-bit 96-kHz (цифровой)	stereo	stereo
Общее	10	14

Мониторинг в контрольной комнате

Мониторы могут быть подсоединены к выходам устройства UltraLite-mk3 Hybrid и вы сможете аттенюировать выход с помощью программного обеспечения или управляя ручкой громкости на передней панели. С помощью главной ручки громкости вы сможете регулировать не только стерео картину, но и quad, 5.1, 7.1 и даже определяемые пользователем конфигурации. С помощью ручки громкости вы можете также запрограммировать устройство UltraLite-mk3 Hybrid для управления всеми 14 выходами.

Микширование и эффекты

The UltraLite-mk3 Hybrid это не только аудио интерфейс, но также 14-канальный цифровой микшер, обеспечивающий функции эквалайзеров, компресии, и реверберации.

UltraLite-mk3 Hybrid объединяет два устройства в одном: аудио интерфейс и 10 x 14 цифровой микшер. Фактически, вы могли бы использовать устройство UltraLite-mk3 Hybrid, как полноценный цифровой микшер в форм-факторе half rack

Функционируя либо как компьютерный интерфейс, либо как автономное устройство, UltraLite-mk3 Hybridобеспечивает цифровое микширование на базе DSP с эффектами (reverb, EQ и compression) для всех 10 входов и 14 выходов. Вы сможете подсоединить все ваши инструменты, микшировать, обрабатывать и производить мониторинг через главные выходы устройства UltraLite-mk3 Hybrid или разъемы для наушников.

14 шинный цифровой микшер с эффектами

Все входы/выходы маршрутизированы на аппаратный 14-шинный (7 стерео) цифровой микшер со встроенным DSP, поддерживающий 32-битные операции над числами с плавающей запятой. С помощью микшера вы сможете осуществлять эффект-процессинг без задержек на входах, выходах или шинах прямо в устройстве UltraLite-mk3 Hybrid, независимо от компьютера. Эффекты могут применяться при использовании UltraLite-mk3 Hybrid в качестве автономного устройства (без компьютера), полноценного рэкового микшера. Входные сигналы для компьютера могут быть записаны без эффектов, а в мониторной шине звучать с эффектами (например, для музыкантов во время записи).

Полноценное микширование всегда под рукой

Вы сможете осуществлять все настройки микшера на программируемой передней LCD панели с подсветкой. Вы также можете использовать программное обеспечение CueMix FX™ при работе в операционных системах Mac OS X, Windows XP и Windows Vista. CueMix FX обеспечивает экранный доступ к аппаратной среде микширования.

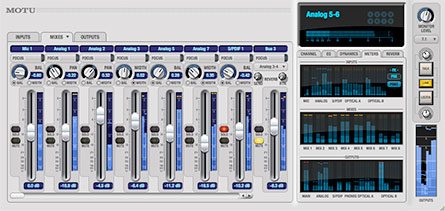

ПО CueMix FX

CueMix FX предоставляет вам функцию универсального графического управления вашими миксами.

CueMix FX это совершенно новое программное обеспечение с внешним интерфейсом, заключающим в себе функции графического микширования, графического редактирования параметрического эквалайзера и удобный интерфейс с вкладками для быстрого доступа ко всем функциям для микширования, цифрового управления ручками и других установок вашего MOTU аудиоинтерфейса.

CueMix FX поддерживает одновременную работу с любыми хост аудио программными приложениями для Mac или Windows. Вы сможете управлять всеми программными приложениями с помощью автоматизированной панели управления Mackie Control Universal Pro.

Одно окно с удобными вкладками

Три отдельных вкладки показывают разные входы, шины микса и выходы. Кликните кнопку "Focus" на любом канале или шине для редактирования фрагментов правой части окна, которое в свою очередь имеет отдельные вкладки для графического редактирования параметрического эквалайзера, компрессии и других эффектов. Каждая метка канала отображает графический эскиз кривых эквалайзера, установок компрессора и другие специфические параметры канала. Существует также секция для функций talkback и listenback.

Восемь стерео шин

MOTU FireWire аудиоитерфейс поддерживает до восьми отдельных стерео миксов, назначенных на любые цифровые или аналоговые пары выходов. Например, вы могли бы установить мониторные миксы для главных выходов и выходов для наушников, в то время как дополнительные стерео шины могут быть использованы для петель посыл/возврат на ревербератор или другие внешние устройства. Каждый микс может поддерживать все входы (аналоговые и цифровые).

Ресурсы DSP для микширования и эффектов

Гибкая архитектура эффектов CueMix FX позволит вам применять эквалайзер и компрессию на каждом входе и выходе (в общем 58 каналов, в зависимости от аудиоинтерфейса) с достаточным запасом DSP ресурсов для (по крайней мере) одной полосы частот параметрического эквалайзера и компрессии на каждом канале при частоте 48 kHz.

Каждый вход, выход и шина микса отправляет посыл на классический ревербератор, который возвращает реверберацию на шины микшера и выходы с выборочной точкой сплитирования для предотвращения обратной связи петель посыл/возврат.

Talkback и Listenback

Программное обеспечение CueMix FX предоставляет функции обратной связи Talkback и Listenback. Функция Talkback позволит инженеру в контрольной комнате временно заглушить аудио и разговаривать с музыкантами в общей комнате. И наоборот, функция Listenback позволит музыкантам разговаривать в контрольной комнате. Соответственно, для использования функции Talkback, вы можете установить специальный микрофон в контрольной комнате и подсоединить его к входу для микрофона на вашем аудио интерфейсе. Для использования функции Listenback, вам потребуется установить специальный микрофон в общей комнате для музыкантов и подсоединить его к другому входу для микрофона.

Работа со стерео

Два канала могут быть сгруппированы в один фэйдер для работы со стерео. Устройство имеет два режима стерео панорамирования: balance и width. Работа в режиме balance подобна обычной регулировке стерео баланса: один канал усиливается, а другой ослабляется. В режиме Width стерео превращается в моно путем смещения картин левого и правого каналов в центр.

Для управления стерео входами вы можете активизировать опциональный M/S декодер с ручкой для регулировки в режиме width и сменные программные входы.

Программное измерение

Вы можете производить мониторинг активности сигналов на всех входах, шинах и выходах через окно измерений. Дополнительно к измерителям отдельных каналов, измеритель высокого разрешения и индикатор активности шины выхода, соответствующие данному каналу, могут отображаться в отдельном окне.

Программирование эффектов

Доступ к встроенным эффектам обеспечивается через вкладки эквалайзера, компрессии и реверберации. Эффекты достигаются за счет аппаратно встроенного DSP процессора, не загружая при этом процессор хост-компьютера. Вы можете использовать эффекты даже при не подсоединенном компьютере.

Специальная вкладка позволит вам редактировать настройки одного канала на графическом дисплее высокого разрешения. Вы также сможете редактировать настройки эквалайзера и динамиков всех каналов на одной линии (каналы расположены рядом), где вы сможете параллельно сравнивать критические настройки, как показано ниже.

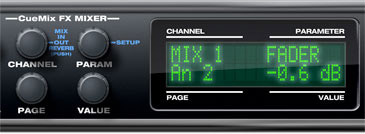

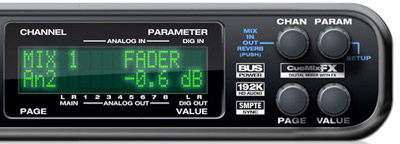

Доступ ко всем настройкам микса на передней LCD панели

Все функции микширования, описанные на этих страницах, доступны во время автономной работы, и ко всем из них вы можете получить доступ на передней LCD панели. Это означает, что вы можете программировать ваши миксы с помощью программного обеспечения CueMix FX в студии, а затем использовать аудио интерфейс как независимый цифровой микшер. Вы сможете настраивать ваш микс с помощью передней панели даже в полевых условиях.

Классический ревербератор

Применяйте четкую, детализированную реверберацию с несколькими типами пространств, тремя независимыми частотными диапазонами и длиной «хвоста» до 60 секунд.

Классический ревербератор CueMix FX Classic Reverb™ обеспечивает пять разных типов пространств, три частотных диапазона с настраиваемыми точками кроссовера, полочным фильтром и длиной «хвоста» до 60 секунд.

Каждый вход, выход и шина микса отправляет посыл на классический ревербератор, который возвращает реверберацию на шины микшера и выходы с выборочной точкой.

7-полосный эквалайзер

Эквалайзер CueMix FX смоделирован по примеру британской консольных эквалайзеров, знаменитых своей «музыкальностью». Эквалайзер имеет high pass фильтр, low pass фильтр, два полочных или параметрических фильтра и пять параметрических диапазонов.

Секция эквалайзера имеет 7-ми полосные параметрические эквалайзеры, смоделированные по примеру британских аналоговых консольных эквалайзеров, каждый из которых имеет 4 стиля фильтров (gain/Q profiles) для эффективного работы с широким спектром аудио материала. LP и HP фильтры также имеют крутизну среза от 6 до36 dB на октаву.

Вы можете регулировать настройки эквалайзера графически: перетаскивая точки контроля с большого графика во вкладку эквалайзера, как показано выше, или используя ручки для настройки диапазона для каждой канальной полосы.

Винтажная компрессия

Гибкая динамическая обработка CueMix FX включает в себя высококачественный традиционный компрессор, и усилитель, смоделированный на примере легендарного оптического компрессора LA-2A™.

Традиционный компрессор

CueMix FX обеспечивает традиционный компрессор с функциями стандартного управления: THRESHOLD, RATIO, ATTACK, RELEASE.

В окне компрессора CueMix FX вы можете видеть и назначать значения порогов, и наблюдать изменения в реальном времени.

Leveler (автоматический контроль усиления)

CueMix FX Leveler™– это точная модель легендарного оптического усилителя Teletronix LA-2A, известного своими уникальными продуманными характеристиками автоматического контроля усиления (AGC).

Традиционная компрессия и лимитирование здесь неприменимы: основной элемент устройства LA-2A - это оптрон T4, фотоэлектрическое устройство с автоматической регулировкой (в зависимости от сигнала). Устройство позволяет оптическим компрессорам нормализовать практически любой аудио материал, от вокала до бас-гитары и полностью программных миксов, без нарушения динамики.

Leveler™ является точной копией модели LA-2A, при использовании встроенной функции DSP, поддерживающий 32-битные операции над числами с плавающей запятой. Устройство имеет те же средства управления на передней панели, что и модель LA-2A: ручки для уменьшения усиления и его увеличения, а также кнопки лимитера/компрессора.

Тайминг и синхронизация

UltraLite-mk3 Hybrid использует сверхточный Direct Digital Synthesis (прямой цифровой синтез) для внутреннего тайминга и внешней синхронизации источников SMPTE тайм-кода, без необходимости в дополнительном синхронизаторе.

Direct Digital Synthesis™ тайминг

Устройство оснащено функцией Direct Digital Synthesis™ (DDS), механизмом фазовой автоподстройки частоты на базе DSP и высокочастотным генератором тактовых импульсов частоты, который характируется низким джитером. (гораздо ниже минимального уровня шума), даже когда UltraLite-mk3 Hybridподключен к внешнему источнику тактовой частоты через SMPTE тайм-код. Эта технология обеспечивает самый высокопроизводительный и экономичный цифровой аудио тайминг на сегодняшний день. С помощью функции DDS вы сможете поддерживать стабильный тайминг, даже во время подключения ко входящим источникам тактовой частоты, которые имеют более высокий джитер, чем само устройство UltraLite-mk3 Hybrid.

Встроенная синхронизация SMPTE тайм-кода

Вы можете синхронизировать вашу систему UltraLite-mk3 Hybrid с SMPTE тайм-кодом, без выделенного синхронизатора, через аналоговый входной разъем. UltraLite-mk3 Hybrid обеспечивает механизм автоподстройки на базе DSP, наряду с мощными фильтрами, обеспечивающими быструю блокировку и точность sub-frame.

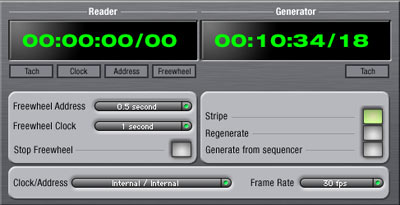

Программное обеспечение SMPTE Console

Приложенное программное обеспечение MOTU SMPTE Console™ (для пользователей Mac OS X, Windows XP и Windows Vista) предоставляет полный набор инструментов для генерирования SMPTE кода для распределения данных, регенерирования и подчинения других устройств компьютеру. Подобно CueMix FX, функции синхронизации подходят для любых платформ и являются совместимыми с со всеми программами аудио секвенсоров, которые поддерживают протокол ASIO2.

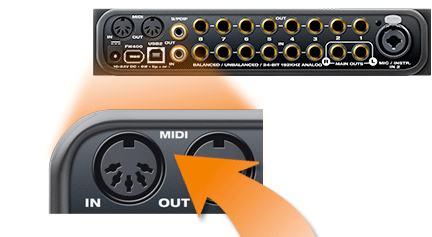

UltraLite-mk3 MIDI

UltraLite-mk3 Hybrid включает 16-канальный MIDI-интерфейс, обеспечивающий синхронизацию с поддерживающей программой с точностью до сэмпла. Подключите MIDI-клавиатуру, звуковой модуль или контрольную панель — и вы готовы к работе. Шнур FireWire поддерживает и MIDI, и аудио, поэтому вам не приходится подключать для MIDI отдельный USB-шнур.

MIDI Thru для stand-alone работы

В UltraLite-mk3 Hybrid появилась новая функция MIDI Thru, которая позволяет маршрутизировать все полученные MIDI-данные с входа непосредственно на выход при автономной работе. Это позволит вам проигрывать с помощью звукового модуля или семплера, подключенного к MIDI OUT, данные с контроллера, подключенного к MIDI IN, даже при выключенном компьютере, или когда UltraLite-mk3 полностью отсоединен от компьютера.

Расширение и драйверы

Расширяйте вашу систему UltraLite-mk3 Hybrid и работайте с любимым аудио программным обеспечением.

Добавляйте больше Входов/Выходов вашей системе UltraLite-mk3 Hybrid.

Также как и другие FireWire интерфейсы от MOTU, UltraLite-mk3 Hybrid, вы сможете последовательно подключить устройство к другим аудио FireWire интерфейсам или устройствам.

Драйверы и программное обеспечение рабочей станции AudioDesk.

К устройству UltraLite-mk3 Hybrid прилагается ПО CueMix FX и драйверы для пользователей Mac (OS X) и Windows (7, XP и Vista) для совместимости любых платформ с аудио программным обеспечением через WDM/ASIO/Core Audio драйверы.

UltraLite-mk3 Hybrid включает в себя AudioDesk®, программное обеспечение для рабочих станций для пользователей Mac OS X с функциями 24-bit записи и редактирования, а также 32-bit микширования, процессинга и мастеринга.

Общие характеристики UltraLite-mk3 Hybrid:

• Подключение - FireWire и USB2.
• CueMix FX™ - гибкий с 10 входами/14 шинный микшер со встроенными DSP эффектами, включая реверберацию с посылами/возвратами, эквалайзером и компрессией на каждом входе и выходе.
• 10 входов / 14 выходов – не предполагает совместного использования каналов UltraLite-mk3; входы для микрофонов, S/PDIF I/O, выходы для наушников и все главные выходы работают как отдельные каналы.
• Classic Reverb™ — обеспечивает пять различных типов комнат, 3 вида частоты с регулируемыми точками кроссовера, фильтрация с длиной до 60 секунд.
• Две форм компрессии: традиционный компрессор или Leveler™, точная модель легендарного оптического компрессора LA-2A™, обеспечивающего винтажное звучание и автоматический контроль усиления.
• Modeled EQ — обработайте ваш звук с помощью 7-полосного параметрического эквалайзера, типы фильтров которого тщательно смоделированы по примеру британских консольных эквалайзеров, включает в себя 4 типа (gain/Q profiles) для эффективного покрытия широкого спектра аудио материала фильтров LP и HP.
• Контроль передней панели – доступ к настройкам микса устройства UltraLite-mk3 на передней панели.
• Поток "Reverb return"— позволяет пользователям записывать, микшировать реверберацию выхода UltraLite-mk3 Hybrid отдельно от DAW. Эффекты могут применяться при использовании UltraLite-mk3 Hybrid в качестве автономного устройства (без компьютера), полноценного рэкового микшера.
• Stand-alone работа - программируйте ваши миксы в студии и работайте с ними где угодно – нет необходимости в компьютере. Нужно настроить микс? Делайте это в полевых условиях с помощью средств управления на передней LCD панели.
• Множественные миксы CueMix DSP-создавайте различные миксы управления для главных выводов и наушников. Или добавляйте лупы посыл/возврат для внешнего оборудования – без задержек.
• Два combo разъема на передней панели обеспечивают 1/4‛ вход для гитары или XLR микрофонный вход с фантомным питанием и возможности мощного усиления.
• Цифровая точность - Точная цифровая настройка с аналоговым удобством на всех аналоговых входах (входах для микрофона/гитары + четвертьдюймовых TRS входах) обеспечивает точность до 1 dB инкремента. Сохраните ввод готовых настроек для моментального запоминания.
• Direct Digital Synthesis™ (DDS)
• Поддержка time code — непосредственно решает (или создает) тайм-код через каждые четверть дюйма входа/выхода, без дополнительной синхронизации.
• Точная до сэмпла MIDI-система -подключите MIDI-контроллер и/или звуковой модуль, при этом не требуется отдельный интерфейс. MIDI-входы и выходы соотносятся с поддерживающей программой с точностью до сэмпла.
• Устройство может быть расширено - добавьте дополнительные интерфейсы для большего количества входов/выходов
• Отдельные TRS главные выходы с независимой регулировкой громкости на передней панели.
• Стерео 24-bit 96kHz S/PDIF входы/выходы
• В комплект входят драйверы для Mac и PC, в том числе ASIO, WDM, Wave, GSIF, Core Audio, и Core MIDI. Поддерживает все наиболее распространенные аудио программные продукты Mac и Windows.
• 100% совместимость с хостовой обработкой эффектов в современных популярных аудио программах.
• Включает AudioDesk, полностью готовое к работе программное обеспечение с точностью до сэмпла для рабочих станций Macintosh с записью, редактированием, микшированием, обработкой 32-битных эффектов в реальном времени и синхронизация с точностью до сэмпла.
• Plug-and-play работа через FireWire порты на вашем Mac или PC
• Ручка громкости на передней панели. Доступны типы установок в режиме Stereo, Quad, 6.1, 7.1 и программируемые пользователем surround monitoring
• Разъем для наушников на передней панели с регулировкой громкости.
• Питание от шины. Не требует внешнего источника питания при работе в качестве FireWire интерфейса с компьютером. Источник питания в комплекте для stand-alone работы.
