Гейт-делей педаль KOMA Elektronik BD101

08.11.2011

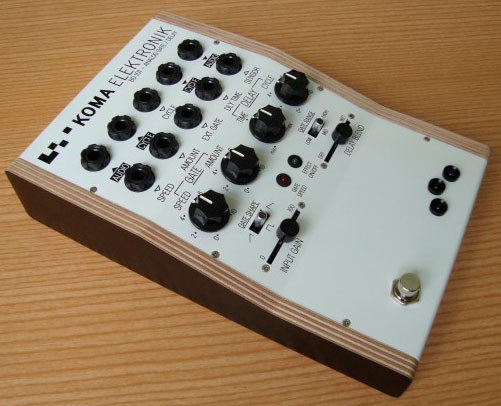

KOMA Elektronik BD101 - аналоговая гейт-делей педаль с большим набором контролей и встроенным инфракрасным контроллером, позволяющим управлять передней панелью простым движением рук над ней. Возможность синхронизации с внешним clock-сигналом. Фейдеры для контроля входного усиления и резонанса. CV-контроль Gate Speed, Gate Amount, Delay Time и Delay Feedback. CV-аттенюаторы на задней панели для настройки CV-входов. Инсерт Send/Return для внешних процессов BBD Feedback сигналов и пр.

Редактируйте свои композиции при помощи инновационной линии задержки в сочетании с полностью регулируемым гейтом для широкого диапазона частот. Звучание будет таким, как на концертной площадке. А усилитель, регулируемый управляющим напряжением, будет плавно затухать. Звуки могут казаться странными, но в этом-то и суть данной педали: создавать причудливые  резонансные частоты, переходить от затяжных металлических звуков к ультрабыстрым ритмам независимо от используемого инструмента.  В BD101 имеется: хороший футсвич, несколько выходов, true bypass, панель для аудио и управляющего напряжения, а также наша новая инновационная педаль громкости.  Тут можно оторваться!

Технические характеристики KOMA Elektronik BD101:

ОБЩИЕ

• Корпус: алюминиевый с порошковым покрытием; с трафаретными надписями и деревянными боковыми панелями.
• Габариты:  22,5 см x 15 см x 5 см (Д x Ш x В).
• Масса нетто:    1,3 кг.
• Масса брутто:   1,5 кг (в т.ч., адаптер питания и инструкция по эксплуатации).
• Требуемая мощность: адаптер питания на 9 В (DC), 500 мА (min), центральный штырь отрицательный (допускается использование только адаптера KOMA, входящего в комплект)

ОСОБЕННОСТИ

• INPUT GAIN – ползунковый регулятор, позволяющий задавать усиление входного уровня подсоединенного инструмента или линейного аудиосигнала.
• DELAY BLEND – ползунковый регулятор для настройки значения сигнала задержки в общем звучании (от полностью прямого до полностью обработанного).
• GATE SPEED – поворотный регулятор для настройки скорости гейта.
• GATE AMOUNT – поворотный регулятор для настройки значения пропускающего сигнала по отношению к входному аудиосгналу (без изменений – амплитудно модулированный – полностью обработанный).
• CYCLE – поворотный регулятор для настройки значения обратной связи обработанного сигнала в сигнальной цепи. Устанавливается в несколько положений: «без обратной связи», «обычная обратная связь» с созданием обертонов и различных эффектов или «полная обратная связь».
• DELAY TIME – ползунковый регулятор для настройки времени задержки. Обратите внимание, что используемая микросхема задержки не предназначена для установки регулятора в значения 6-10, где начинают появляться настоящие эффекты искажения и прочие причудливые звуки.
• GATE SHAPE – 3-позиционный тумблерный переключатель для переключения между 3 разными режимами гейта: ramp, pulse и sawtooth.
• GATE RANGE – 3-позиционный тумблерный переключатель для переключения между высоким, средним и низким  диапазоном скоростей гейта.
• GATE SPEED – показывает скорость и режим тактовой частоты гейта.
• EFFECT ON LED – показывает, включен эффект или отключен.
• ФУТСВИЧ – сверхмощный футсвич. Для включения/выключения эффектов.
• 2 ИК ИЗЛУЧАТЕЛЯ, 1 ИК ПРИЕМНИК – для определения расстояния между объектом и педалью и для генерирования сигнала управляющего напряжения в соответствии с полученным расстоянием. Выход управляющего напряжения данного датчика является выходом на панели  управляющего напряжения. Отсюда его можно направлять на требуемый вход управляющего напряжения.

ПАНЕЛЬ

• AUDIO IN – для подключения источника звука.
• AUDIO OUT – для прослушивания созданных композиций.
• CYCLE OUT – позволяет извлекать обработанный сигнал до его подачи обратно в сигнальную цепь. Передавая сигнал на внешние устройства для создания эффектов (например, фильтр или эквалайзер), можно изменять звуки, возвращающиеся на педаль. Обработанные на внешнем устройстве звуки должны входить через гнездо CYCLE IN.
• CYCLE IN – подавая обработанные на внешнем устройстве звуки в это гнездо, можно разрывать внутренний ЦИКЛ, т.е. изменять обратный звук по своему усмотрению.
• CYCLE IN – вход управляющего напряжения для регулировки значения обработанного (на педали или на внешнем источнике) сигнала, который возвращается в сигнальную цепь.
• SPEED – вход управляющего напряжение для регулировки скорости гейта.
• AMOUNT – вход управляющего напряжения для настройки значения гейта по отношению к подаваемому сигналу.
• EXT. GATE – вход управляющего напряжения для управления гейтом при помощи внешнего гейта и/или сигналов управляющего напряжения.
• DLY TIME – вход управляющего напряжения для настройки времени задержки.
• SENSOR – выход управляющего напряжения встроенного датчика движения, использующийся с входами управляющего напряжения на педали, других педалях KOMA Elektronik или прочих устройствах, управляемых напряжением.

ЗАДНЯЯ ПАНЕЛЬ

• Гнездо DC POWER INPUT – для подключения стандартного адаптера питания на 9 В, центральный штырь отрицательный, 500 мА (min). (В комплект входит адаптер питания KOMA Elektronik).
• CV TRIMMERS – чувствительность входов и выходов управляющего напряжения, а также чувствительность датчика движения можно регулировать при помощи аттенюатора, установленного в задней части корпуса педали.

Все входы и выходы на панели – монофонические разъемы 1/4″.
