Цифровой микшерный пульт Fostex LR16

30.09.2013

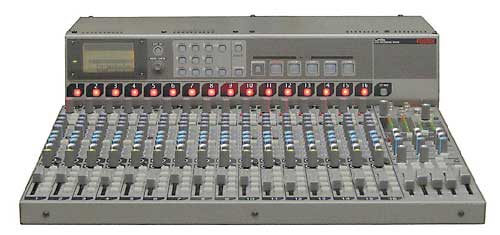

Fostex LR16

Цифровой микшерный пульт 16/4/2 со встроенным 16-дорожечным записывающим устройством и процессором эффектов. Позволяет осуществлять запись сигналов с качеством компакт-диска на встроенный жесткий диск. Одновременно можно записывать отдельные дорожки в виде файлов WAV и стереофоническую сведенную фонограмму. 3-х полосный EQ на каждом канале. 16 входов, 4 подгруппы, 3-AUX

Основные особенности

Интуитивное управление микшерным пультом в аналоговом стиле, но в цифровом домене с 16 входными фейдерами, 4 фейдерами шин и мастер-фейдером.

Встроенный жесткий диск 80 Гбайт обеспечивает приблизительно 16 часов 16-дорожечной записи цифрового сигнала без компрессии (16 бит/44,1 кГц).

Мгновенное включение 16-дорожечной записи одним нажатием кнопки "REC".

Одновременная запись многодорожечного сигнала и стереофонической сведенной фонограммы.

Модуль разъемов (записывающее устройство + входы/выходы) и контроллер (микшер) можно установить отдельно и соединить кабелем CAT5 длиной до 50 метров. Вместо толстого жгута кабелей для соединения модуля входов/выходов на сцене и микшера в зале используется всего лишь один кабель.

Можно установить объединенное устройство автономно как MTR или установить в стойку по отдельности.

Жесткий диск с форматированием HD можно установить на PC или Mac и соединить через USB.

Регуляторы TRIM с цифровым управлением и лимитером на всех 16 каналах.

3-полосный эквалайзер на всех 16 каналах.

Встроенные мастер-эффекты (реверберация/задержка).

Разъем USB Host для выгрузки записанных данных на флэш-память USB облегчает их перенос на компьютер.

10 клавишей панели записывающего устройства для немедленного воспроизведения.

Технические характеристики

• Входы и выходы (блок входов/выходов)
• 0 dBu = 0,775 Вrms, 0 dBV = 1,0 Вrms
• Микрофонный вход (1 ~ 16)
• Разъемы: XLR3-31, симметричные (комбо)
• Номинальный уровень входного сигнала: -60 dBu ~ 12 dBu
• Полное входное сопротивление: Не менее 1,5 кОм
• Фантомное питание: 48 В (1 - 8 каналы и 9 - 16 каналы, переключаемое, включение/выключение)
• Линейные входы (1 ~ 16)
• Разъемы: 6,3-миллиметровые типа TRS Phone, симметричные (комбо)
• Номинальный уровень входного сигнала: -40 dBu ~ +8 dBu
• Полное входное сопротивление: Не менее 10 кОм
• Вставка (Insert, 1 ~ 8)
• Разъемы: 6,3-миллиметровые типа TRS Phone, (Tip: вход, Ring: выход)
• Полное сопротивление нагрузки: Не менее 10 кОм
• Номинальный уровень выходного сигнала: -10 dBV
• Полное входное сопротивление: Не менее 10 кОм
• Номинальный уровень входного сигнала: -10 dBV
• Выход стереофонической шины (Stereo Bus Out: L, R)
• Разъемы: XLR3-31, симметричные
• Опорный уровень выходного сигнала: +4 dBu
• Полное сопротивление нагрузки: Не менее 10 кОм
• Выход групповой шины (Group Bus Out, 1 ~ 4)
• Разъемы: 6,3-миллиметровые типа TRS Phone, симметричные
• Опорный уровень выходного сигнала: +4 dBu
• Полное сопротивление нагрузки: Не менее 10 кОм
• Внешний посыл (Aus Send, 1 ~ 3)
• Разъемы: 6,3-миллиметровые типа TRS Phone, несимметричные
• Опорный уровень выходного сигнала: -2 dBu
• Полное сопротивление нагрузки: Не менее 10 кОм
• Посыл эффекта (Effect Send)
• Разъем: 6,3-миллиметровый типа Phone, несимметричный
• Опорный уровень выходного сигнала: -2 dBu
• Полное сопротивление нагрузки: Не менее 10 кОм
• Выход записи (Rec Out: L, R)
• Разъем: RCA, несимметричные
• Опорный уровень выходного сигнала: -10 dBV
• Полное сопротивление нагрузки: Не менее 10 кОм
• Педальный переключатель (Foot Switch)
• Разъем: 6,3-миллиметровый типа Phone
• USB (Device) USB2.0 Высокоскоростное соединение с компьютером
• Разъем: Типа В
• USB (Host) USB2.0 Высокоскоростное соединение для сохранения
• Разъем: Типа А
• Выход MIDI (MIDI Out)
• Разъем: 5-контактный разъем DIN
• Соединение модулем управления (Controller)
• Разъем: RJ45 (CAT5, прямой)
• Входы и выходы (блок контроллера)
• Наушники (Phone)
• Разъем: 6,3-миллиметровый стереофонический типа Phone
• Полное сопротивление нагрузки: Не менее 32 Ом
• Выход мониторов (Monitor Out: L, R)
• Разъем: 6,3-миллиметровый типа Phone, несимметричный
• Опорный уровень выходного сигнала: -12 dBV
• Полное сопротивление нагрузки: Не менее 10 кОм
• Вход Sub In (L, R)
• Разъем: RCA, несимметричные
• Опорный уровень входного сигнала: -10 dBV
• Полное входное сопротивление: Не менее 10 кОм
• Соединение модулем входов/выходов
• Разъем: RJ45 (CAT5, прямой)
• Запись/воспроизведение
• Носитель записи: Встроенный 3,5-дюймовый жесткий диск (80 Гбайт)
• Частота дискретизации: 44,1 / 48 кГц
• Квантование: 16-битовое / 24-битовое
• Количество дорожек записи: 1 ~ 16
• Время записи: Приблизительно 16 часов (жесткий диск 80 Гбайт, 16 бит/44,1 кГц, 16 дорожек)
• Файловая система: FAT32 (WAV)
• Частотная характеристика: 20 Гц - 20 кГц, +1 дБ, -2 дБ (44,1 / 48 кГц)
• Отношение сигнал-шум: Line (Trim Min): Не менее 95 дБ (типовое)
• Mic (Trim Max): Не менее 90 дБ (типовое)
• Динамический диапазон: Не менее 100 дБ (Trim Min) (типовое)
• Полный коэффициент гармоник: Mic (Trim Max) -> ST Out: Не более 0,01% (1 кГц, -2 dBFS)
• Line (Trim Min) -> ST Out: Не более 0,01% (1 кГц, -2 dBFS)
• Line (Trim Min) -> Phones: Не более 0,1% (1 кГц, 70 мВт, 32 Ом)
• Общее
• Габариты: 482 (Ш) х 136 (В) х 570 (Г) мм
• Масса: Приблизительно 13 кг
• Необходимое питание: 230 В переменного тока
• Потребляемая мощность: 60 Вт
