Балансная (симметричная) линия
Кабели, оснащенные вилками типа XLR с обеих сторон, являются балансными линиями. Они состоят из горячего (+), холодного (-) и заземляющего проводников.

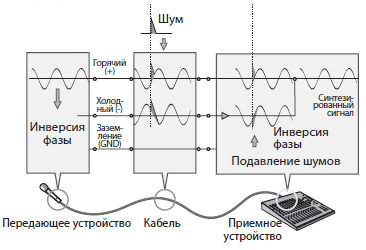

Устройство передает исходный горячий сигнал (+) по горячему проводнику, и точно такой же, но инвертированный сигнал передается по холодному проводнику. Приемное устройство инвертирует
холодный сигнал в нормальный и суммирует его с исходным горячим сигналом. Все шумы, наведенные в линии, будут абсолютно одинаковыми в обоих проводниках, и, таким образом, иметь одинаковый
фазовый сдвиг.
Суть здесь в том, что фаза одного из сигналов (поступающего с холодного проводника (-)) будет инвертирована на приемном устройстве линии, и, таким образом, необходимые звуковые
сигналы поступают в фазе, тогда как наведенные шумы неожиданно обнаруживают, что находятся в противофазе по отношению друг к другу. Противофазные шумовые сигналы эффективно подавляются,
тогда как звуковые сигналы остаются в полной сохранности. Вот почему балансные линии превосходно подавляют шумы.
