Введение в тонкости сценического освещения 3. Аксессуары. Подключение световых приборов

24.11.2010

Кабели

Выбранные вами световые приборы будут определять необходимые кабели для их подключения к системе. В общем, вам потребуется один шнур питания для каждого прибора, а также соответствующие удлинители (при необходимости). Кроме того, если вы подключаете приборы через DMX, вам потребуется один DMX кабель на каждое устройство. DMX кабели используют XLR разъемы, которые бывают 3-х или 5-ти контактными. Информацию о том, какие именно подходят для Ваших устройств, можно найти в Руководстве пользователя приборов и контроллеров.

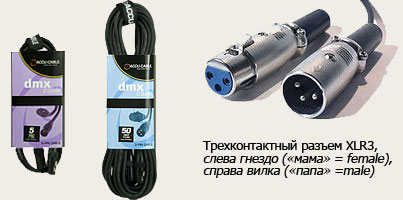

American DJ Spool 5-тиконтактный DMX кабель (слева) и American DJ 3-хконтактный DMX кабель (справа)

Разъем XLR — разъем, вилки и розетки, используются в основном в профессиональной аудио и видео аппаратуре. Оригинальным производителем является Джеймс Канон, основатель Cannon Electric в Лос-Анджелесе, штат Калифорния (теперь часть ITT Corporation), разъем разговорно называют Канон (англ. «Canon»). Буква «X» определяет серию (до этого ITT Cannon выпустила серию разъемов, названия которых начинались с буквы «U»), «L» означает «Locking» («фиксирующийся»), «R» — Rubber («резина»).

Штативы и фермы

В дополнение к световым приборам и кабелям, вы должны приобрести либо штатив (треногу), либо стропила. Поднять световые приборы над полом необходимо по двум причинам: чтобы увеличить радиус действия устройств и чтобы предотвратить их повреждение при вибрации и случайном контакте. При подвешивании любого осветительного прибора обычно используют страховочный трос.

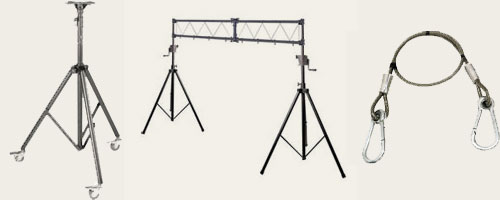

Штатив (тренога)                         Стропила                              Страховочный трос

Кроме того, вы всегда должны учитывать возможное повреждение, либо отсутствие любой фурнитуры и аксессуаров во время шоу или гастролей.  Имейте при себе сумку с дополнительными кабелями (электропитания и DMX), запасными лампами, страховочным тросом, зажимами или болтами для подвешивания светильников к фермам, стропилам, светофильтрами для PAR прожекторов.

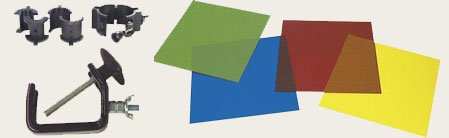

           Зажимы                            Светофильтры для PAR прожекторов

Подключение и настройка световых приборов

Стратегия освещения

Каждый прибор производит свет с конкретным  углом раскрытия луча , что обозначает площадь освещенной области. Предположим, что у нас есть два светильники с лампами одинаковой мощности, прибор с меньшим углом раскрытия луча будет выглядеть ярче. Все потому, что такое же количество света одновременно сосредоточено на меньшую площадь. Кроме того, поскольку меньший угол раскрытия луча создает более целенаправленную и интенсивную проекцию, световой прибор может быть размещен дальше от освещаемого им предмета. Чем больше угол раскрытия луча у устройства, тем большую площадь оно может осветить. Если вы размещаете световые приборы в непосредственной близости от области, которую собираетесь освещать, светильники с бОльшим углом луча будет охватывать гораздо бОльшую площадь.

Светильники должны быть размещены в непосредственной близости от предмета. Световые приборы с меньшей мощностью должны устанавливаться ближе к предмету, по сравнению с более мощными светильниками для достижения одинаковой яркости.

Для улучшения визуального восприятия любого шоу обязательно иметь и умело сочетать приборы рассеянного света, так называемой «заливки», и устройства для точечного света. Благодаря контрастности, точечный свет проявляется больше и ярче в сочетании с общим «заливным» светом.

Как подключить контроллер к световым приборам

Сигнала DMX возникает в контроллере и доставляется по кабелю к первому световому прибору, а затем к следующему, к следующему, в соответствии с последовательностью подключения устройств. Следующее схематическое изображение показывает правильный способ и порядок подключения нескольких светильников к одному контроллеру. Провод DMX, изображенный здесь, проходит от контроллера к «DMX входу» на первом устройстве. Из  "DMX выхода" первого прибора, провод подключен к "DMX входу" следующего в линии устройства, и так далее, пока все приборы не будут соединены кабелем, подключенным к DMX контроллеру. Последнее устройство в линии должны иметь DMX терминатор, установленный для поддержания качества сигнала DMX.

Терминатор (от лат. terminare — ограничивать)  — в электронике, поглотитель энергии (обычно резистор) на конце длинной линии, сопротивление которого равно волновому сопротивлению линии, устанавливаемый для предотвращения отражения сигнала.

Выбор спецэффектов и программирование шоу

Ключ к хорошему световому дизайну  — умение сочетать различные виды световых приборов и смешивать множество цветов для создания желаемого настроения и эффекта. Когда вы программируете шоу, старайтесь использовать такие цветовые схемы, которые дополняют или контрастируют друг с другом, в зависимости от создаваемого настроения. Используя рассеянный свет для создания общего фонового освещения (так называемый «ambient light»), раскрашивайте его в те цвета, которые будут выгодно дополнять цвета и тон точечного света, и на фоне которых точечный свет или эффекты будут выделяться и смотреться выигрышно. Ясные и лаконичные дополнительные цвета вместе с плавностью движения и симметричностью лучей также производят впечатление грамотной и профессиональной работы. Контрастные цвета добавят энергии и драмы любому мероприятию.

Лучшим способом улучшить свои навыки светового дизайна является посещение различных мероприятий и шоу, на которых можно посмотреть световые решения и работу других профессионалов. Запоминайте элементы и приемы, поразившие вас больше всего, и пытайтесь воспроизводить, модернизировать и улучшать их в своей работе.
