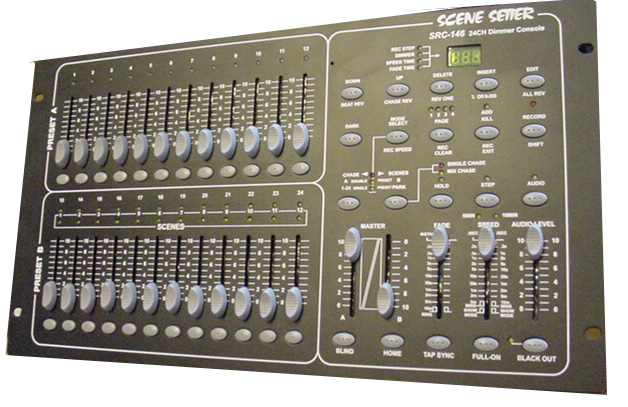

Пульт управления светом SCENE SETTER SRC-146

16.10.2010

Пульт управления SCENE SETTER SRC-146 представляет собой устройство для управления приборами постановочного освещения посредством стандартного протокола DMX-512 (1990-1991г.).

Основные характеристики пульта:

Количество каналов - 24 в одном пресете, или 12+12 в двух пресетах.
Память - 48 сцен или последовательностей сцен (т.н. чейзов), записываемых на 4 страницы (pages) по 12 мастеров на каждой. Максимальное количество сцен / шагов чейзов - 4500.
Питание - DC 12-18V 500mA.
Блок питания - АС ~220-230V 50 Hz.
DMX connect - 3 pin F XLR.
MIDI connect - 5 pin DIN.
Размеры - 482 х 264 х 85 мм.
Вес - 4,8 кг.

Органы управления:

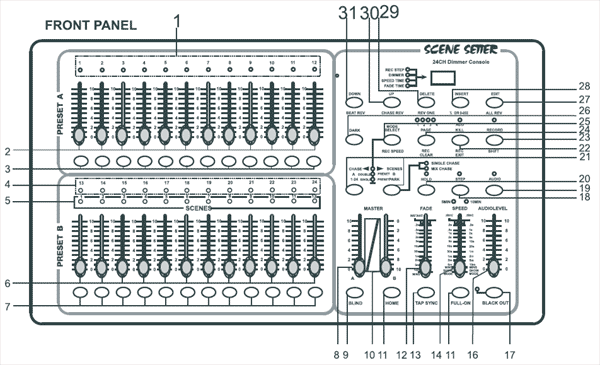

Пульт управления светом SCENE SETTER SRC-146 - управление

1. Индикаторы активности каналов пресета А.
2. Фейдеры - регуляторы интенсивности каналов пресета А. (осуществляют плавную регулировку уровней каналов с 1 по 12).
3. Flash -клавиши каналов пресета А (при нажатии клавиши канал открывается на 100% вне зависимости от положения фейдера данного канала).
4. Индикаторы активности каналов пресета В.
5. Индикаторы активности мастеров страницы (указывают состояние мастеров данной страницы при воспроизведении сцен/чейзов, записанных на них).
6. Фейдеры - регуляторы интенсивности каналов пресета В. (осуществляют плавную регулировку уровней каналов с 13 по 24), они-же - мастера воспроизведения записанных на них сцен/чейзов текущей страницы.
7. Flash -клавиши каналов пресета В (при нажатии клавиши канал открывается на 100% вне зависимости от положения фейдера данного канала).
8. BLIND-клавиша (в режиме CHASE#SCENES при активации блокирует воспроизведение сцен - каналы управляются только фейдерами и flash-клавишами).
9. Главные мастера пресетов А и В (осуществляют плавную регулировку (crossfade) между сценами, выставленными в пресетах А и В в режиме 12+12(A double preset B)).
10. HOME -клавиша (в режиме CHASE#SCENES при активации возвращает управление к программе - антипод клавиши BLIND).
11. TAP SYNC -клавиша (в режиме AUTO CHASE позволяет переключаться в режим регулировки скорости чейза).
12. FULL-ON -клавиша (при активации открывает все каналы на 100% - антипод клавиши BLACK OUT).
13. BLACK OUT -клавиша (при активации закрывает все каналы - антипод клавиши FULL-ON).
14. FADE - фейдер регулирования времени перехода между сценами.
15. SPEED - фейдер регулирования скорости чейза.
16. AUDO LEVEL - фейдер регулирования уровня входного аудио - сигнала.
17-18. PARK - клавиши - вторичный селектор режимов работы консоли (в режиме CHASE#SCENES производят выбор SINGLE_CHASE / MIX_CHASE; в режиме DOUBLE_PRESET нажатие PARK B устанавливает текущее положение мастера В как максимум; в режиме SINGLE_PRESET нажатие PARK A устанавливает текущее положение мастера А как максимум).
19. HOLD - клавиша при активации и удержании удерживает уровни каналов неизменными.
20. STEP - клавиша - нажатие переводит на один шаг вперед в чейзе.
21. AUDIO - клавиша переводит контроль воспроизведения под контроль аудио-сигнала.
22. RECORD - клавиша - нажатие приводит к записи шага, если консоль в режиме записи.
23. REC EXIT / KILL - клавиша - выход из режима записи. Если горит индикатор в режиме KILL, нажатие FLASH-клавиши любого канала выводит его уровень в программе на 0%.
24. PAGE / REC CLEAR - клавиша - переключатель страниц памяти для записи / воспроизведения программ.
25. MODE / SELECT - клавиша - первичный селектор режимов работы консоли (CHASE#SCENES - воспроизведение записанных сцен/чейзов; DOUBLE_PRESET - работа в двух пресетах по 12 каналов; SINGLE_PRESET - работа в одном пресете на 24 канала).
26. DARK - клавиша - фиксирует все каналы, игнорирует FLASH и FULL-ON.
27. ALL REV / EDIT - клавиша - при активации меняет направление воспроизведения чейза.
28. 0-255 or % - INSERT - клавиша - переводит многофункциональный индикатор из процентного (0-100%) в битовый (0-255) режим работы (в режиме редактирования чейзов осуществляет вставку шагов).
29. REV ONE / DELETE - клавиша - при удержании этой клавиши нажатие любой FLASH-клавиши мастера (фейдера пресета В) приводит к изменению направления чейза, записанного на этот мастер (в режиме редактирования чейзов осуществляет удаление шагов).
30. CHASE REV / UP - клавиша - реверсирует направление перебора программ на пресете В, контролируемого фейдером SPEED (в режиме редактирования программ осуществляет регулировку уровня избранного канала вверх).
31. BEAT REV / DOWN - клавиша - реверсирует направление перебора программ на пресете В, контролируемого внешним источником (в режиме редактирования программ осуществляет регулировку уровня избранного канала вниз).
32. Многофункциональный индикатор.

Начало работы:

Перед началом работы необходимо присоединить шнур питания к соответствующему разъему на задней панели, и скоммутировать сеть управления; при этом логический канал 001 передатчика DMX (пульта) будет соответствовать логическому каналу 001 приемника (диммера или малоформатного сканера), а канал 024 - каналу 024.
Пример коммутации консоли с двумя 12 - канальными диммерами:

Коммутация управляющей сети производится стандартным симметричным микрофонным кабелем. При возможном у некоторых производителей реверсе шин данных data+ и data- (ножки 2 и 3 3pin XLR) перекоммутация производится ползунковым переключателем на задней панели пульта.

ЗАПИСЬ И РЕДАКТИРОВАНИЕ:

Терминология:

Мастер - один из 12 фейдеров на странице, соответствующих каналам с 13 по 24. Единичная область памяти для записи программ.
Страница - каждый из 4 комплектов по 12 мастеров.
Сцена - единичная комбинация уровней каналов консоли, т.н. картина.
Программа - записанная на мастер сцена, или последовательность сцен.
Чейз (чейзер) - последовательность сцен, записанная на мастер, и автоматически воспроизводимая по замкнутому циклу с регулируемой скоростью и направлением.
Шаг программы (чейза) - каждая и любая из сцен в последовательности (чейзе).

Основные операции:

А). Активизация режима записи программ:
1. Нажать и удерживать RECORD - клавишу.
2. Нажать последовательно FLASH-клавиши каналов: 1, 5, 6, 8.
3. Отпустить клавишу RECORD - индикатор RECORD горит - режим записи активирован.
В). Стирание всех программ в памяти консоли:
1. Активизировать режим записи.
2. Нажать и удерживать RECORD - клавишу.
3. Нажать последовательно FLASH-клавиши каналов: 1, 3, 2, 3.
4. Отпустить клавишу RECORD.
С). Очистка памяти редактора:
1. Удерживая клавишу RECORD, нажать и удержать клавишу PAGE / REC CLEAR.
2. Отпустить клавиши RECORD и PAGE / REC CLEAR через 1-2 сек.

Запись программ:

1. Активировать режим записи (А).
2. Установить фейдерами необходимые уровни каналов (набрать программу).
3. Установить клавишей PAGE необходимую страницу для записи (горящий индикатор указывает номер страницы).
4. Нажать клавишу RECORD и FLASH-клавишу свободного мастера, на который производится запись сцены.
5. Для выхода из редактора нажать клавиши RECORD и REC EXIT.

Например, создадим и запишем программу №28 (3 страница, 4 мастер), режим записи активирован:
1. Очистить память редактора (С).
2. Переключить режим консоли в 24 канала (MODE / SELECT#SINGLE PRESET).
3. Выставить фейдеры каналов 1-24 в минимальную позицию, главный мастер пресета A в максимальную позицию.
4. Набрать программу - к примеру,
фейдер 1 выводим на 100%, нажимаем клавишу RECORD,
фейдер 1 выводим на 0%, фейдер 2 выводим на 100%%, нажимаем клавишу RECORD,
фейдер 2 выводим на 0%, фейдер 3 выводим на 100%, нажимаем клавишу RECORD,
фейдер 3 выводим на 0%, фейдер 4 выводим на 100%, нажимаем клавишу RECORD…
… и так продолжаем до фейдера 24.
5. Выбрать страницу для записи (индикатор страницы 3).
6. Нажать клавишу RECORD, и удерживая её - FLASH клавишу нужного мастера (в нашем случае - мастер 4 / FLASH 16).
7. Выйти из редактора.

Теперь мы имеем на 4 мастере 3-й страницы последовательность (чейз), сотоящий из перебора 24 каналов, буквально - "бегущий огонь".

В дальнейшем описании используем записанную программу в качестве базового примера.

Удаление программ:

1. Переключить консоль на страницу 3.
2. Нажимая и удерживая клавишу RECORD, нажать FLASH клавишу 4 мастера.
3. Выйти из редактора.

Редактирование программ:

1. Переключить консоль на нужную страницу (3).
2. Переключить клавишу MODE / SELECT в режим CHASE#SCENES.
3. Удерживая клавишу EDIT, нажать нажать FLASH клавишу нужного мастера (4).
4. Отпустить клавиши - программа загружена с мастера в редактор.

Удаление шагов программы:

1. Последовательным нажатием клавиши STEP перейти к нужному шагу программы.
2. Нажать клавишу DELETE. Шаг программы удаляется, исполняется следующий шаг.

Добавление шагов программы:

1. В режиме EDIT набрать на фейдерах сцену для вставки в последовательность в качестве шага.
2. Последовательным нажатием клавиши STEP перейти к нужному шагу программы.
3. Нажать клавишу INSERT. Шаг программы вставлен.

Модифицирование шагов программы:

1. В режиме EDIT последовательным нажатием клавиши STEP перейти к нужному шагу программы.
2. Удерживая FLASH - клавишу канала, требующего регулировки, клавишами UP и DOWN выставить желательный уровень канала, контролируя его по индикатору.

Смена режимов индикатора:

1. Нажимая и удерживая клавишу RECORD, нажимать 0-255 or %.

ВОСПРОИЗВЕДЕНИЕ:

Воспроизведение записанных программ:

1. Клавишей MODE / SELECT переключиться в режим CHASE#SCENES.
2. Клавишей PAGE выбрать страницу с мастером, на который записана нужная программа.
3. Установить главный мастер пресета В в максимальную позицию.
4. Вывести фейдер мастера, содержащего программу на 100% - программа начинает воспроизведение.

Воспроизведение программ с внутренним битрейтом:

1. Нажать клавишу AUDIO (зажигается индикатор AUDIO).
2. Включить клавишей PARK режим (и индикатор) MIX CHASE.
3. Выбрать программу (чейз) для воспроизведения.
4. Фейдером SPEED и клавишей TAP SYNC (дважды) определить скорость.
5. Нажатием клавиш REC SPEED и соответствующей FLASH производится запись скорости воспроизведения программы (чейза).

Воспроизведение программ с изменением скорости:

1. Нажать клавишу AUDIO (зажигается индикатор AUDIO).
2. Включить клавишей PARK режим (и индикатор) MIX CHASE.
3. Выбрать программу (чейз) для воспроизведения.
4. Выставить фейдер SPEED в позицию SHOW MODE.
5. Нажатием клавиш REC SPEED и соответствующей FLASH производится запись скорости воспроизведения программы (чейза).

Возьмём наш пример:
1. Клавишей MODE / SELECT переключиться в режим CHASE#SCENES.
2. Нажать клавишу AUDIO (зажигается индикатор AUDIO).
3. Включить клавишей PARK режим (и индикатор) MIX CHASE.
4. Выставить фейдеры каналов 1-24 в минимальную позицию.
5. Главный мастер пресета В в максимальную позицию.
6. Переключить консоль на нужную страницу (3).
7. Активировать мастер с программой (в нашем случае - мастер 4 / FLASH 16).
8. Выдвинуть фейдер SPEED до позиции, в которой многофункциональный индикатор консоли (МФИ) в режиме SPEED покажет значение 1.00.
9. Нажатием клавиши REC SPEED и FLASH 16 (4 мастер) производится запись скорости воспроизведения программы (чейза), установленной как 1 шаг в секунду.
ИЛИ:
10. Выставить фейдер SPEED в позицию SHOW MODE. Нажатием клавиши REC SPEED и FLASH 16 (4 мастер) производится установка контроля скорости на фейдер SPEED. К примеру, переместив фейдер на значение 0.10, оперативно меняем скорость воспроизведения до 10 шагов в секунду.

Установка временных режимов:

А. Установка временной шкалы фейдера SPEED на 5 мин.:
1. Нажать и удерживать клавишу RECORD.
2. Нажать и удержать на 3 секунды FLASH - клавишу канала №5, после чего все клавиши отпустить.
3. Загорелся индикатор 5MIN, 5 - минутная шкала установлена.

В. Установка временной шкалы фейдера SPEED на 10 мин.:
1. Нажать и удерживать клавишу RECORD.
2. Нажать и удержать на 3 секунды FLASH - клавишу канала №10, после чего все клавиши отпустить.
3. Загорелся индикатор 10MIN, 10 - минутная шкала установлена.

ВОСПРОИЗВЕДЕНИЕ (MIDI - функции):

Установки MIDI IN:

1. Нажать и удерживать клавишу RECORD.
2. Нажать и удержать на 3 секунды FLASH - клавишу канала №1, при отпускании клавиш на экране МФИ появляется СНI (channel in), и тогда можно назначать каналы MIDI IN FLASH - клавишами каналов с 1 по 16.
3. После того, как указан (FLASH - клавишей) канал, его индикатор загорается.
4. Нажать клавиши RECORD и REC EXIT для фиксации установок MIDI IN.

Установки MIDI OUT:

1. Нажать и удерживать клавишу RECORD.
2. Нажать и удержать на 3 секунды FLASH - клавишу канала №2, при отпускании клавиш на экране МФИ появляется СНO (channel out), и тогда можно назначать каналы MIDI OUT FLASH - клавишами каналов с 1 по 16.
3. После того, как указан (FLASH - клавишей) канал, его индикатор загорается.
4. Нажать клавиши RECORD и REC EXIT для фиксации установок MIDI OUT.

Прием файла данных:

1. Нажать и удерживать клавишу RECORD.
2. Нажать и удержать на 3 секунды FLASH - клавишу канала №3, при отпускании клавиш на экране МФИ появляется IN, консоль готова к приему.
3. Все операции во время приема, включая сбои питания консоли, являются помехами.

Передача файла данных:

1. Нажать и удерживать клавишу RECORD.
2. Нажать и удержать на 3 секунды FLASH - клавишу канала №4, при отпускании клавиш на экране МФИ появляется OUT, консоль готова к передаче.
3. Все операции во время передачи, включая сбои питания консоли, являются помехами.

Общее описание операций:

1. FADE TIME: время перехода, т.е. период, за который выходной сигнал меняется от 0 до 100%, или от 100 до 0%.
2. SINGLE MODE: программы воспроизводятся одна за другой, их номер выводится на МФИ, скорость регулируется фейдером SPEED.
3. MIX MODE: все выбранные программы воспроизводятся одновременно, скорость регулируется по начальным установкам.
4. CHASE#SCENES: выбираются программы, записанные на мастера (пресет В), при воспроизведении нажатие клавиши BLIND блокирует уровни каналов на выходе до тех пор, пока не разблокируется клавишей НОМЕ.
5. FADE TIME & SPEED TIME: Индикация времени на МФИ имеет следующий формат - 1 мин. 15 сек. - 1.15, 4 мин. 35 сек. - 4.35, но при этом следует наблюдать за разметкой фейдера, т.к. 11,5 сек. - 11.5, 1,5 сек. - 1.50.
6. Передача и прием MIDI сообщениий:
А: Коммутация MIDI-приборов в одну линию - "открытое кольцо":

В: Коммутация MIDI-приборов в две линии - "закрытое кольцо":

7. Данные MIDI:
А. Если обмен MIDI-сообщениями не происходит 10 и более минут, все команды и операции с каналами и программами очищаются.
В. В потоке MIDI-сообшений данной консоли присвоен ID 55H. Вся информация, включая системные установки консоли передаются в потоке данных.
С. Консоль посылает и принимает нотную (NOTE) информацию, присваивая нотам следующие функции:

Номер ноты Оператор Функция
22-69 Programm master On/off program 1-48
70-93 Channel dimmer On/off channel 1-24
94 FULL ON
95 DARK
96 HOLD
97 On/off audio chase
98 CHASE#SCENES
99 Double preset mode
100 Single preset mode
101 Step change
102 BLACK OUT

ПАМЯТКА: ОСНОВНЫЕ ОПЕРАЦИИ

Активация режима записи RECORD + код в пресете А
Очистка всех программ RECORD + код в пресете А
Выход из режима записи RECORD + REC EXIT
Очистка редактора RECORD + REC CLEAR
Запись шага или сцены Набрать сцену + RECORD
Запись чейза Набрать сцену + RECORD, набрать сцену + RECORD, набрать сцену + RECORD…
Запись на мастер RECORD + FLASH №мастера
Установка скорости чейза Установить скорость, REC SPEED + FLASH
Редакция уровней каналов EDIT mode, UP + FLASH, или DOWN + FLASH
Вставить шаг EDIT mode, набрать сцену, STEP до места, INSERT
Удалить шаг EDIT mode, STEP до места, DELETE

Режим пресетов MODE SELECT
Режим FLASH клавиш ADD-выкл, KILL-вкл.
Звуковая анимация AUDIO
Закрыть канал BLIND + канал
Вернуть канал HOME + канал
Остановить программу HOLD
