Введение в тонкости сценического освещения 2. Системы управления светом

23.11.2010

О видах светового оборудования говорилось в предыдущей статье. Теперь рассмотрим системы управления светом. На сегодняшний день существует несколько современных устройств, позволяющих с легкостью управлять различными функциями светового оборудования.

RGB-контроллеры с ПДУ RF – это возможность управлять освещением практически с любого места, не заботясь о нахождении в прямой видимости контроллера. Модели с выдвижной антенной позволяют управлять светодиодными лентами на расстоянии 100м от RGB-контроллера, что необходимо для больших помещений, выставочных залов, коридоров, ресторанов, магазинов и т,д.
Важным преимуществом RGB-контроллера с ПДУ RF также является возможность скрыть его вместе с подводимыми проводами в различных нишах, за подвесными потолками и т.д. Отличительной особенностью таких контроллеров является работа только со своим пультом. От других радиопультов контроллер работать не будет, т.е. в соседних помещениях (комнатах) можно настраивать различные световые программы, работающие от разных контроллеров, не боясь пересечения (управления) со стороны других радиопультов.

Контроллеры с ПДУ -IR и с инфракрасными сенсорами позволяют управлять освещением только в пределах прямой видимости (10-15м), это их единственный недостаток. Зато имеется масса преимуществ: простота и дешевизна конструкции, тонкий, элегантный пульт ДУ с большим количеством кнопок, возможностью прямого выбора статических и динамических программ (путем нажатия на одну кнопку – вместо последовательного перебора всех программ). Кроме этого, большинство моделей контроллеров имеют выносной инфракрасный датчик на проводе длиной 20см, что позволяет скрыть контроллер, оставив в пределах прямой видимости только датчик.
ПДУ -IR от различных контроллеров взаимозаменяемы, что позволяет одним пультом управлять контроллерами, установленными в различных помещениях (комнатах).

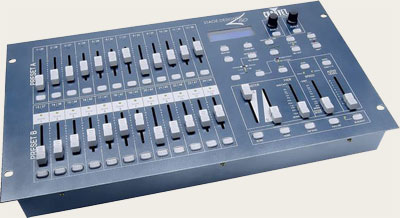

DMX контроллеры выпускаются в разных конфигурациях, от очень простого трехкнопочного устройства до полностью компьютеризированной системы, принцип работы у них одинаков: DMX контроллеры используются для создания сложных цветовых эффектов на ПК с помощью прилагаемого программного обеспечения. Как правило, все они имеют USB-порт для подключения к ПК, собственный сетевой источник питания 220В (выносной или встроенный), программное обеспечение, специальные разъемы (RJ-45, RJ-11 или XLR-3).

Данные передаются по цифровому протоколу DMX-512 (о нем речь шла в статье), позволяющему присоединять к одному контроллеру DMX до 170 источников RGB-освещения (RGB-прожекторы, модули, светодиодные ленты и линейки). При этом пользоваться DMX контроллером довольно легко. Каждый ползунок на панели контроллера соответствует каналу, контролирующему какую-либо  функцию: цвет, тип гобо, панорамирование, наклон, скорость мигания и так далее. Перемещая на контроллере ползунок, соответствующий необходимой функции, вы приводите в действие осветительный прибор. Различные значения контроллера на каждую кнопку или ползунок, использующиеся для создания определенного общего эффекта, могут быть сохранены в «сцене». «Сцену» затем можно сохранить в банке памяти. Несколько «сцен» могут быть объединены в цельную программу, синхронизированную с шоу. Это называется «следование» (chase). «Следование» может быть откорректировано с помощью множества входных функций, которые зависят от типа контроллера.

Основное преимущество DMX-контроллеров – это возможность передавать сигнал на большие расстояния (до 100 м) без потери мощности, т.к. передача идет по цифровому протоколу, в отличие от обычных RGB-контроллеров, которые передают мощный аналоговый сигнал. Преобразование цифрового сигнала в аналоговый осуществляется в декодерах DMX, выход которого соединен с источником RGB. Таким образом, расстояние от одного RGB-прожектора до другого может доходить до 100 м поэтому DMX-системы с успехом применяются для архитектурной подсветки зданий, подсветки парков, фонтанов, мостов и других крупных сооружений.



Многоканальные RGB-контроллеры позволяют синхронизировать цветовые эффекты RGB-изделия посредством параллельного соединения до 2 устройств, а также присоединять их к ПК, создавать свои цветовые эффекты и записывать их в память контроллера. Кроме этого, многоканальные контроллеры имеют встроенные программы переключения.



RGB-усилители предназначены для увеличения числа подключаемых RGB-модулей или длины подключаемой к одному контроллеру RGB-изделий. Усилители могут подключаться последовательно и параллельно. Параллельная схема более предпочтительна, т.к. уменьшает падения уровня сигнала.


Реле
позволяет пользователям управлять не DMX устройствами с помощью контроллера DMX. Пакетное реле содержит несколько разъемов, каждый из которых соответствует каналу DMX. Когда устройства подключаются к этому пакетному реле, реле служит источником питания для них. Эти приборы либо "включены", либо "выключены". Функция реле – контроль за сигналом. Как только ползунок DMX контроллера поднимается вверх, определенное значение будет включено на реле, что заставит включиться световое оборудование.

Диммеры предназначены для регулировки яркости одноцветных светодиодных изделий. Помимо простейших диммеров, которые сегодня все чаще встречаются в жилых помещениях, существуют пакетные диммеры. Пакетные диммеры это набор электрических розеток, которые разработаны для подключения не DMX устройств. PAR прожекторы обычно подключаются к пакетному диммеру для того, чтобы у пользователя была возможность регулировки их яркости. Через DMX-контроллер, пакетный диммер управляет увеличением или уменьшением напряжения, ведущего к световым приборам, тем самым, увеличивая или уменьшая их яркость.

Футсвитч контроллер / Footswitch Controller
Футсвитч контроллер позволяет пользователю получить доступ к конкретным опциям меню устройства нажатием педали, которая управляет конкретной функцией.  Он чаще всего используется во время «живых» шоу.
